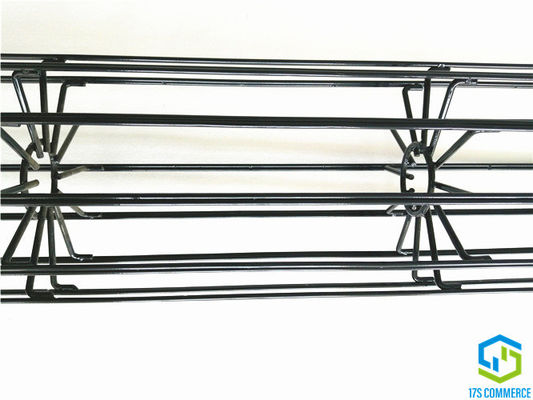

U Shape Flange Cap 12 Ray Star Filter Cages framework

Hình dạng chữ U Nắp hình chữ nhật 12 Ray Star Lồng Lớp phủ silicon Lồng 120mm Lồng nhện Nhà lồng bằng thép carbon

1. Đặc điểm kỹ thuật
Lồng sao hay còn gọi là lồng xếp nếp, lồng nhện, là xương và khung của túi, hỗ trợ túi chạy, được thiết kế và chế tạo đặc biệt cho túi sao.Lồng Sao được hàn bằng các vòng hỗ trợ đặc biệt (Nhện).Chúng tôi chuyên về thiết kế, phát triển và xử lý Star Cages.Chúng tôi có đường căng riêng, đường cắt, đường hàn, dây chuyền sơn và thiết bị kiểm tra.Cung cấp nhiều loại lồng lọc sao cho bộ thu gom dạng túi, giúp cải thiện hiệu suất, hiệu quả và điểm mấu chốt của bộ lọc bụi và ống khói dạng túi.

Nắp trên hình chữ U là một phần của lồng lọc hình sao / nếp gấp, đường kính của nắp mặt bích hình chữ U của chúng tôi là 55mm, cao hơn so với nắp dạng lồng truyền thống được sử dụng phổ biến.Nó cung cấp một sự bảo vệ tốt hơn cho túi, bao phủ vòng bít của túi hình sao và cố định lồng và túi khi mở tấm di động.Kích thước tiêu chuẩn mặt bích hình chữ U của chúng tôi (đường kính trong / ngoài) là 110 / 148mm, 120 / 160mm, 138/185mm, 144 / 185mm, 150 / 194mm.

2. Chi tiết sản phẩm

Phong cách	lồng sao / lồng xếp nếp / lồng nhện
Số nếp gấp	12 nếp gấp
Vật liệu	Thép nhẹ Q235
Đường kính	120		mm
Dây dọc	Con số	12	chiếc
	Độ dày	4	mm
Con nhện	Kiểu	dây điện
	Độ dày	4	mm
	Khoảng cách	150-250	mm
Chiều dài	TBD		mm
Kết cấu	một phần
Phương thức tham gia	Không
Nắp đầu	Kiểu	hàn nắp hình chữ U
	Kích thước	120/160	mm
	Độ dày	1-1,2	mm
	Sửa lại	hàn vào lồng
Venturi	Kích thước	không	mm
	Độ dày	1	mm
	Sửa lại	hàn vào nắp trên
Nắp đáy	Kiểu	nhấn nắp dưới
	Kích thước	112	mm
	Độ dày	không	mm
	Sửa lại	không
Kết thúc	Kiểu	lớp phủ silicon
	Độ dày	90-140	ừm
	Màu sắc	màu đen
Đóng gói	thùng thép

3. Advantage

Các túi lọc Star mở rộng bề mặt bộ lọc, diện tích bộ lọc tăng dần so với các túi tròn thông thường ở bên dưới,

Vùng lọc đang tăng (%)

Vì thế
• tuổi thọ túi lâu hơn

• tăng lượng không khí của các thiết bị thu gom bụi hiện có để tăng năng lực sản xuất

• phát thải thấp hơn

• giảm tiêu hao năng lượng

• giảm chi phí vận hành

• giảm áp suất giảm

• tần suất và áp suất phản lực xung thấp hơn

• nhà nhỏ và khu vực xây dựng

• giảm tốc độ bộ lọc


4. Dòng sản phẩm

5.Gói lồng

Gói tiêu chuẩn của chúng tôi cho lồng là thùng thép được làm bằng thép ống và đặt tấm thép ở đáy thùng.Chiều rộng thùng không vượt quá 1140mm, vì vậy thùng có thể được xếp thành hai phần trên mỗi chiều rộng của thùng và chiều cao của thùng tùy thuộc vào số lượng lồng và loại thùng.Chúng tôi bịt kín lỗ mở khi lồng lồng vào. Kiểu thiết kế lồng này có thể bảo vệ lồng tốt và chịu được thời gian và thời gian vận chuyển dài.
